Отклоняющийся водослив – тип PU-I
Отклоняющийся водослив предназначен для регулировки течения и удержания постоянного уровня жидкости в сточных каналах и резервуарах очистной станции.
-
Описание

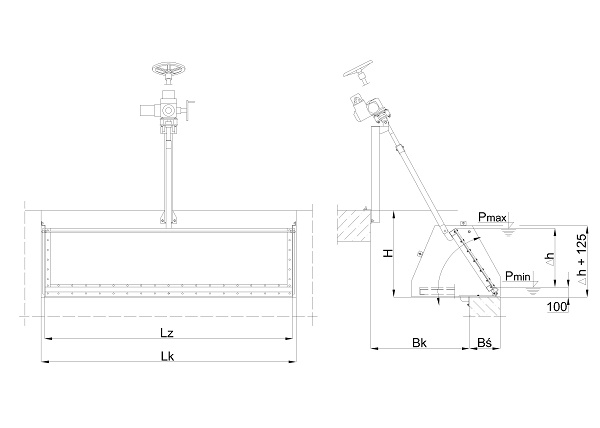

H –глубина посадки
Δh – область регулировки
Lk – ширина канала
Lz – ширина затвора (длина края водослива)
Bś – ширина стены
Bk –ширина сливного канала
В заказе следует указать:
Основные данные: H, Δh, Lk, Bk, Bś
Тип привода (ручной или электромеханический привод)
ВНИМАНИЕ! Следует помнить, что обслуживание водослива должно происходить на высоте 90 – 110 cм над уровнем площадки для обслуживания. Площадки для обслуживания не входят в комплект поставки.
- Характеристики
-
Принцип действия
Отклоняющийся водослив – это сварная конструкция из жести, сортовых профилей и холодногнутых профилей.
Примененные материалы: нержавеющая сталь, уплотнения — стандартно EPDM (по желанию NBR), трапециедальный винт — нержавеющая сталь.
Рама водослива имеет сварной крепёжный элемент, позволяющий крепить конструкцию к порогу водослива. Затвор крепится качающимся образом к раме водослива. Он имеет вертикальные горизонтальные уплотнения. При работе водослива трапециедальный винт крепится к затвору и колонне опоры. К колонне опоры крепится ручной или электромеханический привод.
Запуск привода вызывает поворот трапециедального винта и подъём или опускание затвора в заданное положение работы водослива, соответствующее определённому уровню жидкости в сливном канале или резервуаре.
В нестандартном исполнении существует возможность изготовления водослива с подогревом боковых уплотнений.
